一、 引言：認識核心部件——變速箱控制模塊（TCM）

各位英菲尼迪Q50系列的車主及維修技師們好。作為車輛動力總成的“大腦”之一，變速箱電腦板，即變速箱控制模塊（TCM），負責接收發動機、傳感器信號，精確控制換擋時機與品質。英菲尼迪Q50、Q50L及性能版Q50S所搭載的7速手自一體變速箱（7AT）性能卓越，但其TCM在長期使用后可能出現故障，影響駕駛體驗與安全。本文將分享一個典型的維修案例，并解析其原理，為車友自查和維修技師進修提供參考。

二、 典型故障現象與初步診斷

案例車型： 2014款英菲尼迪Q50L，行駛里程約12萬公里。

車主反饋：
1. 車輛在行駛中，特別是在2擋升3擋或3擋降2擋時，出現明顯的頓挫、沖擊感。
2. 偶發儀表盤上發動機故障燈與變速箱故障燈（或SLIP指示燈）同時點亮。
3. 使用診斷儀讀取故障碼，常見為：P0711（變速箱油溫傳感器性能不良）、P0720（輸出軸轉速傳感器電路故障）或P17F0（變速箱內部壓力控制相關）等。

初步排查：
1. 檢查變速箱油： 油液位、顏色及氣味是否正常。油液過臟或燒焦可能加劇閥體磨損，但本案例中油品尚可。
2. 檢查電路與傳感器： 初步檢查線束連接器有無松動、腐蝕，相關傳感器阻值是否在標準范圍。
3. 路試與數據流分析： 連接專業診斷電腦（如Consult-III plus）進行路試，重點觀察變速箱油溫數據、指令壓力與實際壓力數據、轉速傳感器信號是否同步且穩定。本例中發現油溫數據在冷車時跳變異常，且換擋電磁閥指令不穩定。

診斷指向： 綜合判斷，故障根源很可能在于變速箱電腦板（TCM）內部，而非單純的機械閥體或傳感器問題。

三、 故障根源深度剖析：TCM內部問題

英菲尼迪這款7AT的TCM通常與閥體集成在一起（俗稱“機電一體單元”）。長期高溫工作環境下，其內部可能出現以下問題：

1. 電源管理芯片或驅動芯片老化/損壞： 這是導致電磁閥控制電流不穩、造成換擋沖擊的直接原因。芯片長期承受電流負荷，可能出現性能衰減或焊點虛焊。
2. 傳感器供電或信號處理電路故障： 特別是油溫傳感器電路，內部的穩壓或濾波元件失效，導致傳給CPU的油溫信號失真。CPU基于錯誤油溫（如誤報高溫）采取保護策略，引發換擋邏輯混亂。
3. CPU焊接點或內部程序偶發紊亂： 由于振動、熱脹冷縮，BGA封裝的CPU可能存在不易察覺的虛焊，導致信號處理中斷，點亮故障燈。

四、 專業維修流程詳解（非DIY，供培訓參考）

重要提示： 以下操作需要專業的電子維修設備、無塵環境及扎實的焊接技術，僅供專業維修人員參考學習。車主請勿自行嘗試。

步驟一：總成拆卸與外部清洗
安全舉升車輛，斷開電池負極，拆卸變速箱閥體總成（含集成TCM）。使用專用清洗劑徹底清除外部油污，確保后續操作清潔。

步驟二：TCM與閥體分離
小心分離TCM電腦板與閥體機械部分。注意保護好所有的電磁閥、精密的閥芯與油道。

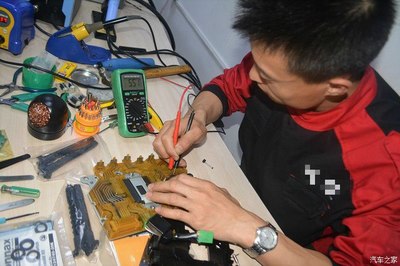

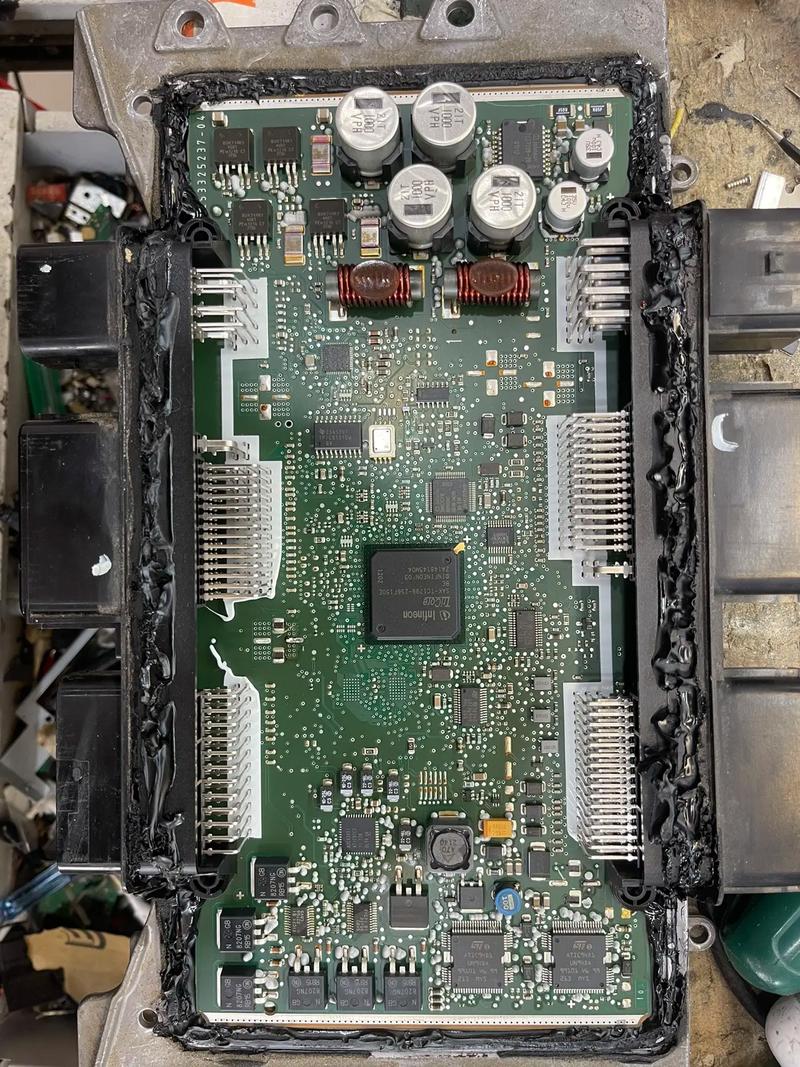

步驟三：電路板檢測與維修
1. 目檢與放大鏡檢查： 在顯微鏡下檢查電路板有無燒蝕、腐蝕、鼓包的電容器或芯片。
2. 熱成像檢測： 對電路板進行通電測試（需搭建模擬負載環境），用熱像儀觀察是否有異常發熱的芯片。
3. 關鍵點測量： 使用萬用表、示波器測量關鍵芯片的供電電壓、信號波形。重點檢查供給油溫傳感器的5V參考電壓是否穩定。
4. 芯片級維修： 根據檢測結果，更換故障的電源管理IC、驅動IC或濾波電容。對于CPU虛焊，需使用BGA返修臺進行精準加熱重植或補焊。此步驟是技術核心，要求極高。

步驟四：修復后測試與匹配
1. 板級測試： 將修復后的TCM電路板連接至專用測試臺，模擬各種工況，驗證所有輸出信號（電磁閥控制、傳感器反饋）是否正常。
2. 總成組裝： 將TCM與清洗干凈的閥體重新組裝，更換所有密封件。
3. 裝車與編程匹配： 將總成裝回變速箱，加注原廠指定型號的變速箱油。連接診斷電腦，清除故障碼，并執行TCM的初始化學習程序（如換擋自適應學習、油壓自適應等）。

五、 維修與車友建議

**** 本案例通過對TCM進行芯片級維修，而非更換整個昂貴的總成（費用節省約60%-70%），成功解決了換擋沖擊和故障燈問題。其核心在于精準的電子診斷與維修技術。

給車友的建議：
1. 日常養護： 嚴格按照廠家要求（通常建議6-8萬公里）檢查并更換變速箱油，使用正品油液，這是延緩TCM和閥體老化最有效的方法。
2. 故障預警： 一旦出現偶發性換擋不順、頓挫，應盡早用診斷儀讀取數據，不要等到故障燈常亮才處理，以免損壞擴大。
3. 維修選擇： 若確診為TCM問題，可尋求專業的汽車電腦板維修機構進行檢測修復，這是比更換總成更具性價比的可靠方案。

六、 延伸：汽車電腦板維修培訓的價值

對于維修技師而言，掌握汽車電腦板（ECU、TCM等）的維修技能，已從“高級技能”變為“必備技能”。

• 技術紅利： 能深入解決電子化車輛的核心故障，擺脫“只換不修”的局限，提升盈利能力和客戶信任度。
• 系統學習： 專業的培訓應包括電子基礎知識、各品牌電路解讀、焊接工藝、診斷設備使用、案例實踐等，形成完整的知識體系。
• 持續進化： 隨著汽車電氣化、智能化程度加深，電腦板維修技術將不斷迭代，持續學習是保持競爭力的關鍵。

希望這個詳細的案例解析能幫助各位Q50車友更好地了解愛車，也為致力于精修技術的同行提供一份有價值的參考。安全駕駛，精修致遠。
